چرا پروفیل آلومینیومی را انتخاب کنیدسینک حرارتیمواد؟
در حال حاضر، مواد متداول برای هیت سینک در بازار، آلیاژ آلومینیوم است. در واقع، آلومینیوم فلزی با بهترین رسانایی حرارتی نیست، نقره بهترین است، پس از آن مس و سپس آلومینیوم.
با این حال، نقره برای استفاده به عنوان هیت سینک بسیار گران است. اگر چه مس حجیم است، اما در اثر اتلاف حرارت و قیمت مزایایی دارد و اکنون به تدریج به عنوان سینک حرارتی استفاده می شود. آلومینیوم دارای هدایت حرارتی و وزن سبک است.
بنابراین، به طور کلی به عنوان بهترین ماده برای هیت سینک قطعات الکترونیکی استفاده می شود. هیت سینک های آلومینیومی 100% آلومینیوم خالص نیستند، زیرا آلومینیوم خالص بسیار نرم است، بنابراین مقدار کمی از فلزات دیگر اضافه شده و به آلیاژهای آلومینیوم ریخته می شود تا سختی مناسب به دست آید، اما آلومینیوم هنوز حدود 98٪ را تشکیل می دهد.
از در نظر گرفتن جامع هزینه و ظرفیت اتلاف گرما، ما اغلب از آلیاژ آلومینیوم به عنوان مواد سینک حرارت استفاده می کنیم.

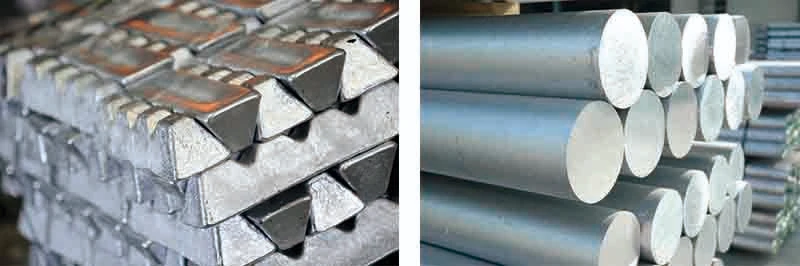

آلومینیوم خالص و آلیاژ آلومینیوم
(تصاویر از اینترنت)
مزیت آلیاژ آلومینیوم
رسانایی حرارتی نشان دهنده هدایت حرارتی فلز است.
هرچه رسانایی حرارتی بزرگتر باشد، هدایت حرارتی کمتر و رسانایی حرارتی بیشتر است. در میان مواد فلزی، نقره دارای بالاترین رسانایی حرارتی است، اما هزینه آن بالا است. مس خالص دوم است، اما پردازش آن آسان نیست. آلیاژ آلومینیوم 6063 T5 به دلیل کارایی خوب، عملیات سطح آسان و هزینه کم، عموماً در هیت سینک با هوا خنک استفاده می شود.
| مواد | رسانایی گرمایی |
| 99.9% نقره | 411 W/m.K |
| مس خالص | 398 |
| آلومینیوم خالص | 237 |
| آلیاژ آلومینیوم 6061 | 155 |
| آلیاژ آلومینیوم 6063 | 201 |
روندهای فعلی
با این حال، با افزایش تقاضا برای اتلاف گرما، استفاده همه جانبه از مواد مختلف با هدایت حرارتی بالا به یک روند عمومی تبدیل شده است. برخی از هیت سینک ها از مس خالص یا ترکیبی از مس و آلومینیوم ساخته می شوند.
به عنوان مثال، برخی از هیت سینک ها از مس خالص در قسمت پایین استفاده می کنند تا از رسانایی حرارتی زیاد مس و انتقال حرارت نسبتاً زیاد مس استفاده کنند، در حالی که پره ها همچنان از پره های آلیاژ آلومینیوم استفاده می کنند تا منطقه تبادل حرارت را تا حد امکان برای پردازش آسان تر کنند. ، به منظور افزایش انتقال حرارت همرفتی. اما بزرگترین مشکل این روش نحوه اتصال کامل پره های مسی و آلومینیومی است. اگر اتصال خوب نباشد، مقاومت حرارتی تماس در مقادیر زیادی ایجاد می شود که بر اثر اتلاف گرما تأثیر می گذارد.

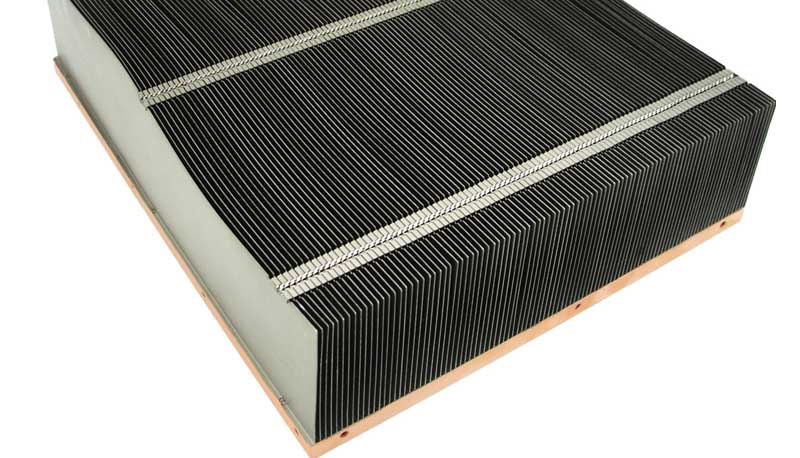

پایه مسی با پره های آلومینیومی
