با بهبود مستمر عملکرد محصولات الکترونیکی، ویژگیهای بیشتر و قابلیت اطمینان بالاتر مورد نیاز است و گرمای بیش از حد یک مانع بزرگ برای توسعه برنامههای کاربردی نسل بعدی با عملکرد بهتر و نوآوریهای نوآورانه است.
هر صنعت، به ویژه موبایل، مراقبت های بهداشتی، مخابرات و اینترنت اشیا، در حال توسعه محصولات و سیستم های جدیدی است که باید سبک وزن، چند منظوره و قادر به مدیریت بارهای حرارتی بالا با قابلیت اطمینان بالا باشند.
مهندسان مدیریت موثر گرما را دشوار می دانند زیرا مصرف کنندگان به دستگاه های کوچکتر، نازکتر و قدرتمندتر و همچنین گزینه ها، عملکردها و قابلیت های بیشتری نیاز دارند.
خنک کننده دو فاز به سرعت در حال توسعه است و در حل این مشکلات محبوبیت فزاینده ای پیدا می کند. لوله های حرارتی به ویژه برای اتلاف گرما مناسب هستند تا به اتلاف گرما سریعتر، وزن سبک تر، قابلیت اطمینان بیشتر و طول عمر بیشتر دست یابند. اما مهمترین مزیت لولههای حرارتی انعطافپذیری طراحی آنها است که به آنها اجازه میدهد به راحتی در رادیاتور جاسازی شوند و راندمان و ظرفیت خنککننده را تا حد زیادی بهبود میبخشند.
لوله حرارتی راه حل های خنک کننده موثر و طولانی مدت تولید می کند. Awind بیست سال است که راه حل های لوله های حرارتی را نوآوری و تولید می کند. تجربه ما ما را قادر می سازد تا راه حل های خنک کننده موثر و طولانی مدتی را طراحی و تولید کنیم که می توانند تحت سخت ترین شرایط محیطی کار کنند.
دیواره و فتیله مسی انعطاف پذیر را می توان خم یا مسطح کرد تا نیازهای حرارتی و هندسی کاربرد را برآورده کند. این می تواند برای کاهش اندازه کلی، افزایش تماس سطحی، یا چیدمان لوله های حرارتی در اطراف سخت افزار نصب و غیره مورد استفاده قرار گیرد. مکان امن برای پراکندگی
تصور اشتباه 1: اگر لوله های حرارتی شکسته شوند، مایع روی دستگاه های الکترونیکی می گیرند.
حقیقت: شکستن لوله های حرارتی سخت است. در شرایط بسیار بعید، مقدار بسیار کمی از مایع در خط لوله به طور کامل در فتیله لوله حرارتی جذب می شود و نمی تواند چکه کند یا روی دستگاه الکترونیکی نشت کند.
لوله های حرارتی اساساً مستحکم و یک سیستم کاملاً غیرفعال هستند و هیچ قسمت متحرکی ندارند که در طول زمان فرسوده می شوند. برای "شکستن" یک لوله حرارتی خوب، باید آن را باز کنید یا آن را به طور مکرر خم یا تا کنید. لوله حرارتی در حین پر شدن با خلاء پر می شود و اطمینان حاصل می شود که مقدار مایع موجود در خط لوله همیشه به صورت بخار وجود دارد، بنابراین چکه نمی کند.
دوام، قابلیت اطمینان بالاتر و ویژگیهای بدون نشتی آن باعث میشود که لولههای حرارتی راهحلی برای هوافضا، پزشکی، لوازم الکترونیکی مصرفی، کاربردهای پرقدرت که به قابلیت اطمینان بالا نیاز دارند و بازارهایی که نشت از محلولهای مایع سنتی ممکن است باعث اثرات فاجعهبار شود، باشد.
تصور اشتباه 2: لوله های حرارتی بسیار سنگین هستند
حقیقت: لولههای حرارتی میتوانند وزن بیشتری نسبت به افزودن اجزای دیگر کاهش دهند.
از آنجایی که آنها معمولاً از مس (ماده سنگین تری) ساخته می شوند، برخی افراد معتقدند که یکپارچه سازی لوله های حرارتی وزن محلول های آنها را افزایش می دهد. اگرچه لوله های حرارتی از مس ساخته شده اند، اما توخالی هستند، که می تواند وزن محلول را کاهش دهد و عملکرد حرارتی را از طرق مختلف بهبود بخشد.
لولههای حرارتی معمولاً برای انتقال گرما به مناطقی که خنکتر و از نظر تجهیزات یا قطعات دورتر هستند استفاده میشوند. فن ها و ساختارهای باله ای سبک وزن را می توان به این فضاها اضافه کرد تا اندازه و وزن کلی محلول های خنک کننده را کاهش دهد.
مثال رایج دیگر جایگزینی هیت سینک های مسی یا بزرگتر با پایه های هیت سینک آلومینیومی با لوله های حرارتی تعبیه شده است. راندمان اتلاف حرارت بالا لوله های حرارتی می تواند گرما را به طور مساوی و سریع در کل رادیاتور توزیع کند، در نتیجه راندمان رادیاتور را بهبود می بخشد، اندازه رادیاتور و مقدار مواد مورد نیاز را کاهش می دهد و در نتیجه وزن کلی و هزینه محلول را کاهش می دهد.
تصور اشتباه 3: لوله های حرارتی را فقط می توان همراه با اواپراتور و کندانسور در دو انتها استفاده کرد.
حقیقت: لوله های حرارتی در تمام طول خط لوله کار می کنند و صرف نظر از موقعیت آنها در خط لوله، به طور مداوم گرما را از مناطق گرمتر به مناطق سردتر منتقل می کنند.
لوله های حرارتی معمولاً به عنوان اجزای مدیریت حرارتی برای انتقال گرما از یک منبع گرما به منبع دیگر برای دفع ایمن و مؤثر طراحی می شوند. این استفاده رایج است، اما تنها راه استفاده از لوله های حرارتی نیست.
ساختار مکش هسته لوله حرارتی به آنها اجازه می دهد تا در هر جهتی کار کنند و معمولاً در تمام طول خط لوله می گذرد. گرما اساساً از گرما به سرما منتشر می شود و همین امر در مورد لوله های حرارتی نیز صدق می کند. مهم نیست که گرما در کجا در طول خط لوله قرار می گیرد، همیشه از منبع گرما به نقطه تراکم جریان می یابد و سپس دوباره از طریق فتیله باز می گردد. این امر انعطافپذیری طراحی و گزینههای استفاده از لولههای حرارتی را برای دستیابی به مدیریت گرمای خلاقانهتر و مقرون به صرفهتر افزایش میدهد.

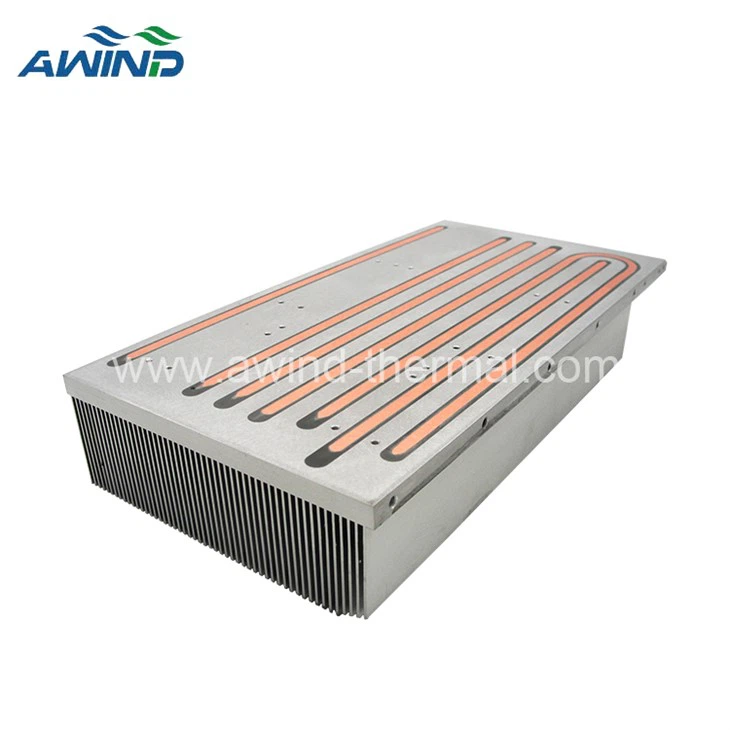

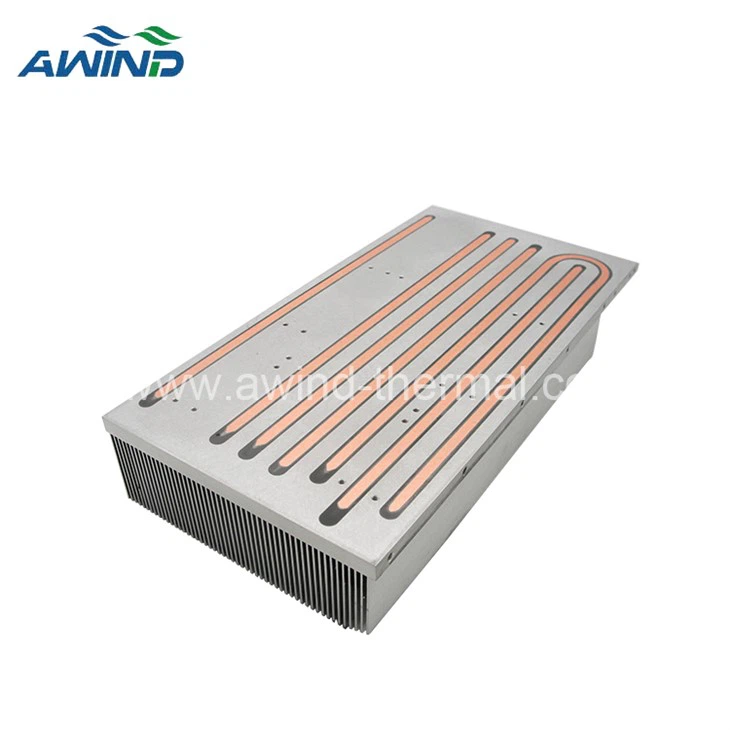

یکی از راه های استفاده از آن، تعبیه لوله های حرارتی برای پخش گرما به جای انتقال آن است. هنگامی که لوله حرارتی در پایین رادیاتور تعبیه شده است، گرما در تمام طول لوله حرارتی به جای یک منطقه ثابت متراکم می شود. به عنوان مثال، ادغام لوله های حرارتی در سینک های حرارتی خنک شونده با هوا برای افزایش عملکرد پرقدرت و کاهش نیاز به سیستم های مایع در هنگام خنک کردن IGBT های پرقدرت.
تصور غلط 4: لوله های حرارتی فقط می توانند گرما را در امتداد یک خط مستقیم پخش کنند. اگر بخواهم گرما را در سراسر پایه توزیع کنم، به یک محفظه بخار نیاز دارم.
حقیقت: لوله های حرارتی را می توان خم کرد و به روشی مشابه اتاق بخار اما با ساختار کامل تر استفاده کرد.
هنگامی که لوله های حرارتی در ابتدا معرفی و با سایر فناوری ها ادغام می شوند، در خطوط مستقیم تعبیه می شوند. به منظور دفع یکنواخت گرما، مهندسان از اتاقک بخار استفاده کردند. اگرچه محفظه بخار می تواند به طور مؤثر به انتشار گرما یکنواخت دست یابد، اما آنها همچنین دارای یک سری چالش های طراحی خاص خود هستند که ممکن است برای هر کاربرد مناسب نباشد.
اگرچه لوله حرارتی فقط گرما را در امتداد محور خود حرکت می دهد، این محور را می توان خم کرد یا همراه با لوله های حرارتی متعدد استفاده کرد تا به طور موثر به عنوان یک مکانیسم انتشار مسطح مشابه اتاق بخار عمل کند. لوله های حرارتی ارزان تر هستند، یکپارچگی ساختاری بالاتری دارند و می توانند به گونه ای طراحی شوند که عملکرد و عملکرد اتاق بخار را تقلید کنند. اگر لوله حرارتی به درستی تعبیه شود، می تواند نیروی نصب قابل توجهی را در کاربردهایی که محفظه بخار بیش از حد شکننده است، تحمل کند.
تصور اشتباه 5: لوله های حرارتی باید بسیار داغ باشند تا کار کنند.
حقیقت: فناوری ساخت لوله های حرارتی را قادر می سازد حتی در اختلافات دمایی کوچک به درستی عمل کنند.
با توجه به وابستگی لوله های حرارتی به تبخیر و تراکم برای عملکرد، این تصور اشتباه رایج وجود دارد که تفاوت های دما یا دماهای بالا برای بهره مندی از استفاده از لوله های حرارتی ضروری است.
با این حال، با توجه به این واقعیت که لوله حرارتی قبل از آب بندی با خلاء پر می شود، سیال به دو صورت مایع و بخار در نقطه اشباع خود وجود دارد. این در اصل شبیه به جوشاندن مایعات در دماهای پایین تر در ارتفاعات و فشارهای پایین تر است. مولکول ها برای برانگیختگی کافی برای تبدیل فاز از مایع به بخار، به گرمای کمتری نیاز دارند. بنابراین دمای منبع حرارتی نیازی به رسیدن به نقطه جوش استاندارد دمای اتاق ندارد که باعث تغییر فاز مایع به گاز می شود. در واقع، تفاوت بین مناطق "گرم" و "سرد" یک لوله حرارتی فقط به چند درجه نیاز دارد تا موثر باشد. این یکی از مزایای اصلی استفاده از لوله های حرارتی است، زیرا می تواند مقاومت حرارتی محلول را به حداقل برساند.
تصور غلط 6: لوله های حرارتی را نمی توان در شرایط انجماد استفاده کرد
حقیقت: لوله های حرارتی را می توان برای کار در شرایط بسیار سخت، مانند محیط های یخ زده، توسعه داد.
عملکرد لوله های حرارتی در شرایط محیطی به مواد و طراحی بستگی دارد. اگرچه مس + آب محبوب ترین ترکیب است. مواد دیگر را می توان با توجه به شرایط خاص استفاده کرد. مایعاتی مانند آمونیاک، متانول و استون همگی میتوانند با فلزات سازگار ترکیب شوند و لولههای حرارتی ایجاد کنند که میتوانند در دمای بسیار کمتر از -60 درجه سانتیگراد کار کنند.
تصور اشتباه 7: لوله های حرارتی بسیار گران هستند
حقیقت: افزودن لوله های حرارتی می تواند هزینه های محلول را کاهش دهد.
شکلپذیری مس باعث میشود لولههای حرارتی بهطور اقتصادی ساخته شوند، بهطور قابل اعتمادی آببندی شوند و به راحتی خم شوند و به شکلهای هندسی خاصی فشرده شوند. Awind دارای یک فرآیند تولید جامع و فناوری طراحی لوله حرارتی است که می تواند لوله های حرارتی با کارایی بالا مس + آب بسیار مقرون به صرفه تولید کند. لوله های حرارتی به مهندسان این امکان را می دهند که از لوله های حرارتی آلومینیومی و تعبیه شده در کاربردهایی که نیاز به پایه های باله مسی دارند استفاده کنند و در نتیجه هزینه ها را کاهش دهند. آنها همچنین می توانند نیاز به فن یا سایر قطعات را از بین ببرند و در نتیجه در هزینه و وزن صرفه جویی کنند.
